Q611F不銹鋼氣動球閥內螺紋

發布日期：[2015-02-02] 點擊率：

Q611F不銹鋼氣動球閥內螺紋

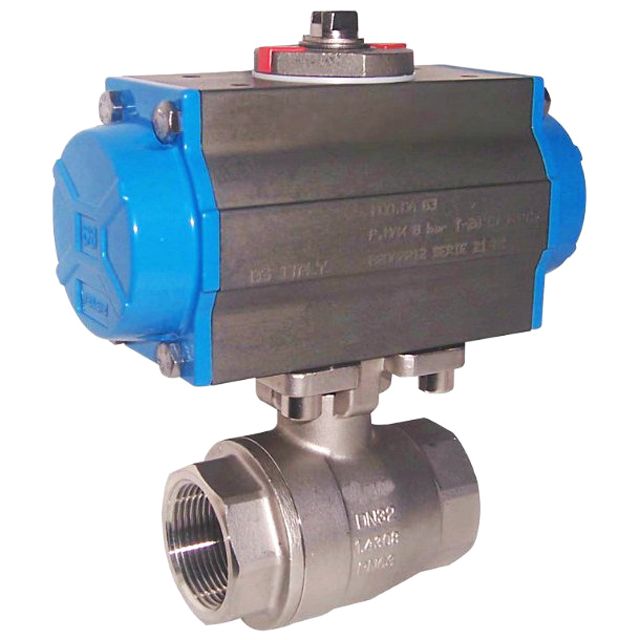

Q611F不銹鋼內螺紋氣動球閥

內螺紋連接球閥及對焊連接球閥分為整體式、兩段式及三段式。閥體鑄造采用臺灣引進的先Jin工藝，結構合理、造型美觀。閥座采用彈性密封結構，密封可靠，啟閉輕松。閥桿采用有倒密封的下裝式結構，閥腔異常升壓時，閥桿不會被沖擊?？稍O置90°開關定位機構，根據需要加鎖以防止誤操作。內螺紋連接不堪閥及對焊連接球閥適用于PN1.0～4.0MPa,工作溫度-29～180℃（密封圈為增強聚四氟乙烯）或-29～300℃（密封圈為對位聚苯）的各種管路上，用于截斷或接通管路中的介質，選用不同的材質，可分別適用于水、蒸汽、油品、氨鹽水、中和水等多種介質。

不銹鋼氣動球閥性能規范

公稱通徑DN（mm）		6-100
公稱壓力PN(MPa)		1.6
公稱壓力 PS(MPa)	強度試驗	2.4
	密封試驗	1.8
材料材料代號		C	P		R
主要零件	閥體	WCB	CF8 304		CF8M 316
	球體	WCB	CF8 304		CF8M 316
	閥桿	2Cr13	0Cr18Ni9Ti		0Cr17NiMo2
	密封圈	增強聚四氟乙烯對位聚苯
	填料	聚四氟乙烯柔性石墨
適用工況	適用介質	水、蒸汽、油品
	適用溫度	-28℃ - 350℃
執行器	型號	DA/SR系列、GTD/GTE系列、QGSY系列等
	氣源壓力	0.4-0.7MPa
執行標準		設計制造	結構長度	法蘭尺寸	壓力溫度	試驗檢驗
		GB12237	GB12221	/	GB9131	GB13927

不銹鋼氣動球閥安裝尺寸表

公稱通徑 DN(mm)	尺寸(mm)										執行器型號
	三段式			對焊式			承插爆式				執行器型號
	G	L	d	L	d	D	L	d	D1	A	可選配DA/SR、QGSY、 SY-CH、GTD/GTE 系列執行器（以上選配僅供參考具體選區用根據實際要求）
6	1/4	65	11.6	65	11.6	18	65	11.6	14.1～14.3	9.5
10	3/8	65	12.7	65	12.7	18	65	12.7	17.55～17.8	9.5
15	1/2	67	15	67	15.8	24	67	15	21.7～21.95	9.5
20	3/4	82	20	82	20	28	82	20	27.05～27.3	11.1
25	1	91	25	91	25	34	91	25	33.8～34.05	12.7
32	11/4	108	32	108	32	41	108	32	42.55～42.8	14.3
40	11/2	129	38	129	38	49	129	38	48.65～48.9	15.89
50	2	148	50	148	50	62	148	50	61.1～61.35	17.4
65	2	186	64	193	64	78
80	3	206	78	222	78	94
100	4	240	98	273	98	124
