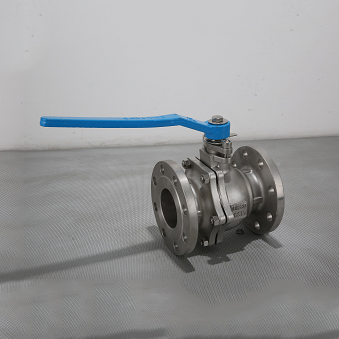

日標法蘭球閥

一，日標法蘭球閥具有以下優點：

　　1． 流體阻力小，其阻力系數與同長度的管段相等。

　　2． 結構簡單、體積小、重量輕。

　　3． 緊密可靠，目前球閥的密封面材料廣泛使用塑料、密封性好，在真空系統中也已廣泛使用。

　　4． 操作方便，開閉迅速，從全開到全關只要旋轉90°，便于遠距離的控制。

　　5． 維修方便，球閥結構簡單，密封圈一般都是活動的，拆卸更換都比較方便。

　　6． 在全開或全閉時，球體和閥座的密封面與介質隔離，介質通過時，不會引起閥門密封面的侵蝕。

　　7． 適用范圍廣，通徑從小到幾毫米，大到幾米，從高真空Zhi高壓力都可應用。

　　8. 適合高流速。直通流道，堅固的偏心閥板使之適合高流速且無振動。

　其通道位置可分為直通式，三通式和直角式。后兩種球閥用于分配介質與改變介質的流向。日標法蘭球閥安裝與維護應注意以下事項：

　　1.要留有閥柄旋轉的位置。

　　2. 不能用作節流。

　　3帶傳動機構的球閥應直立安裝。

二，日標法蘭球閥的工作原理

　　是靠旋轉閥鏈來使閥門暢通或閉塞。球閥開關輕便，體積小，可以做成很大口徑，密封可靠，結構 簡單，維修方便，密封面與球面常在閉合狀態，不易被介質沖蝕，在各行業得到廣泛的應用。

三,偏心半球閥在管路中主要用來做切斷

　　、分配和改變介質的流動方向。球閥是近年來被廣泛采用的一種新型閥門，它具有以下優點：

　　1． 流體阻力小，其阻力系數與同長度的管段相等。

　　2． 結構簡單、體積小、重量輕。

　　3． 緊密可靠，目前球閥的密封面材料廣泛使用塑料、密封性好，在真空系統中也已廣泛使用。

　　4． 操作方便，開閉迅速，從全開到全關只要旋轉90°，便于遠距離的控制。

　　5． 維修方便，球閥結構簡單，密封圈一般都是活動的，拆卸更換都比較方便。

　　6． 在全開或全閉時，球體和閥座的密封面與介質隔離，介質通過時，不會引起閥門密封面的侵蝕。

　　7． 適用范圍廣，通徑從小到幾毫米，大到幾米，從高真空Zhi高壓力都可應用。 球旋轉90度時，在進、出口處應全部呈現球面，從而截斷流動。

　　日標法蘭球閥是一種比較新型的球閥類別，它有著自身結構所Du有的一些良好性，如開關無摩擦，密封不易磨損，啟閉力矩小。這樣可減小所配執行器的規格。配以多回轉電動執行機構，可實現對介質的調節和嚴密切斷。廣泛適用于[wiki]石油[/wiki]、[wiki]化工[/wiki]、城市給排水等要求嚴格切斷的工況。

四,偏心半球閥的工作原理如下：

　　A開啟過程

　　1在關閉位置，球體受閥桿的[wiki]機械[/wiki]施壓作用，緊壓在閥座上。

　　2當逆時針轉動手輪時，閥桿則反向運動，其底部角形平面使球體脫開閥座。

　　3閥桿繼續提升，并與閥桿螺旋槽內的導銷相互作用，使球體開始無摩擦地旋轉。

　　4直Zhi到全開位置，閥桿提升到Ji限位置，球體旋轉到全開位置。

　　B、關閉過程

　　1關閉時，順時針旋轉手輪，閥桿開始下降并使球體離開閥座開始旋轉。

　　2繼續旋轉手輪，閥桿受到嵌于其上螺旋槽內的導銷的作用，使閥桿和球體同時旋轉90°。

　　3 快要關閉時，球體已在與閥座無接觸的情況下旋轉了90°。

　　4手輪轉動的Zui后幾圈，閥桿底部的角形平面機械地楔向壓迫球體，使其緊密地壓在閥座上，達到完全密封。

五,日標法蘭球閥的結構特點：

　　1、 啟閉無摩擦。這一功能完全解決了傳統[wiki]閥門[/wiki]因密封面之間相互摩擦而影響密封的問題。

　　2、 上裝式結構。對裝在管道上的閥門可直接在線檢查與維修，能有Xiao減少裝置停車，降低成本。

　　3、 單閥座設計。消Chu了閥門中腔介質因異常升壓而影響使用An全的問題。

　　4、 低扭矩設計。特殊結構設計的閥桿，只需配一個小手把閥門就能輕松啟閉。

　　5、 楔形密封結構。閥門是靠閥桿提供的機械力，將球楔壓到閥座上而密封，使閥門的密封性不受管線壓差變化的影響，在各種工況下密封性能都有可靠保證。

　　6、 密封面的自清潔結構。當球體傾離閥座時，管線中的流體沿球體密封面成360°均勻通過，不僅消Chu了高速流體對閥座局部的沖刷，也沖走了密封面上的聚積物，達到自清潔的目的。

　　產品用途

　　日標法蘭球閥適用于污水處理、紙漿、氧化鋁、城市采暖供熱要標嚴緊的場合；適用于電廠、水力除渣或氣態輸送管道的控制。

六,偏心半球閥的結構形式：

　　日標法蘭球閥在外觀結構上分為兩種：

　　1、上裝式：主要針對沖蝕磨損非常嚴重的介質，上裝結構在被損啟閉件的更換維修是非常方便，無須將整臺閥門從管道上拆下，大大的節省了維修時間和成本。

　　2、側裝式：側裝式結構緊湊、閥門質量輕，適用于對閥門安裝空間有要求的場合。
